<div id="title">Контроллер SintSolar K </div>
<div style=padding-left:20>
<div id="text" align=left>Контроллер - обязательный элемент гелиосистем с принудительной циркуляцией теплоносителя. Он предназначен для управления процессом нагрева от солнца и контроля состояния гелиосистемы, а также, в зависимости от контроллера, может управлять и другими теплотехническими процессами в общей системе отопления и кондиционирования. Контроллер получает информацию от датчиков температуры (один из которых обязательно находится в солнечном коллекторе) и выбирает необходимый режим работы. <p>Эффективность и безопасность гелиосистемы в значительной мере зависят от контроллера: правильности заложенных алгоритмов работы гелиосистемы, надежности элементов.

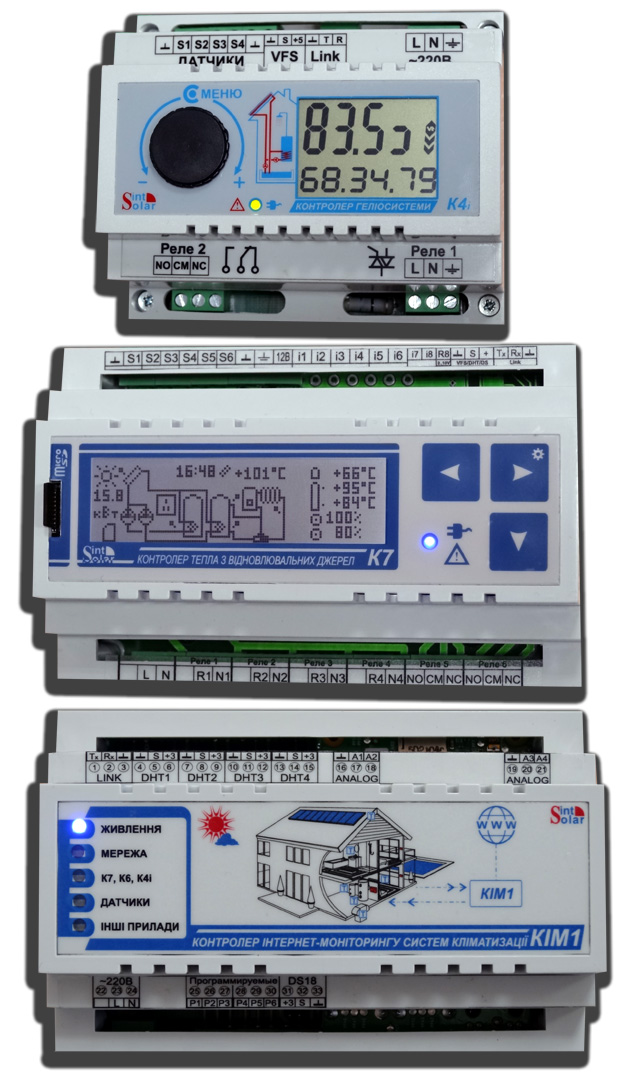

<p>ПКК «СИНТЭК» производит две модели цифровых контроллеров SintSolar К4і и К7 для систем различной конфигурации, а также контроллер интернет-мониторинга систем климматизации SintSolar KIM1. <br><br><center><img src="../images/controller.jpg"></center><br></div><div
id=title>Преимущества контроллеров SintSolar K</div><div id=text><ol type="1" style='padding-top:0;margin-top:0;margin-left:0'>
<li id=li>Возможность автоматической регулировки скорости протока теплоносителя. Регулировка осуществляется в зависимости от разницы температур. В результате система работает более стабильно, быстрее достигаются необходимые температуры, обеспечивается дополнительная выработка тепловой энергии за счёт увеличения времени работы системы в утренние, вечерние часы и в пасмурную погоду, а также достигается экономия электроэнергии за счет снижения потребляемой мощности циркуляционным насосом.
<li id=li>Полностью автоматический режим защиты солнечных коллекторов от перегрева в летний период. Использование этого режима продлевает эффективный срок службы системы и расширяет диапазон использования возможного максимального количества гелиоколлекторов.
<li id=li>Алгоритм диагностики неоптимальных режимов работы гелоконтура. Позволяет на ранних стадиях обнаружить тенденции снижения производительности (например, накипь, завоздушивание, падение давления и т.п.), а также предупредить выход из строя оборудования в результате аварийных ситуаций.
<li id=li>Универсальность. Все модели контроллеров можно использовать в гелиосистемах разного назначения, например: ГВС, нагрев воды в бассейне, отопление.
<li id=li>Высокая надежность. Достигается благодаря оптимально подобранным комплектующим. Каждый контроллер подвергается жестким испытаниям, для выявления возможных неисправностей еще на этапе производства.
<li id=li>Простота контроля режимов системы. С помощью индикации на передней панели легко контролировать состояние системы, контроллер не нуждается в постоянной настройке, все необходимые установки монтажная организация осуществляет в процессе монтажа.
<li id=li>Мониторинг работы системы. Контроллеры имеют шину данных, с помощью которой они подключаются к блоку интернет-мониторинга KIM1, который позволяет накапливать статистику и визуализировать данные. Также в контроллере К7 встраивается SD-карта памяти, в которую записываются все температуры и состояния реле во время работы системы. Затем эти данные можно просмотреть на компьютере.


</ol><p>Функционал контроллера SintSolar K4i удовлетворяет большинству задач, которые возлагаются на контур гелиосистемы, обеспечивая максимальную производительность и надежность. Модель контроллера SintSolar K7 имеет значительно больше вариантов схем включения, возможностей настройки, объединения с традиционными источниками, управление климатом в помещении (тепло/холод) и более гибкое управление.
</div><br><div

align="center"><table width=640 BORDERCOLOR=#DFE0D8 cellpadding=0 border=1 align=center><tr style=font-weight:bold align=center><td>Модель <td>Назначение <td>Функциональные особенности <tr>

<td align=center><b>

SintSolar K4i
</b><td valign=top width=35%>Управляет двумя насосами или насосом и клапаном в однофункциональных или многофункциональных системах, с подключением до двух аккумуляторов тепла. Возможны основные комбинации систем ГВС, отопления и нагрева воды в бассейне. Тепловой счетчик: расчет реальной мощности и вырабатываемой энергии гелиосистемой. Идеальный контроллер для большинства гелиосистем. Передача данных по шине данных для удаленного мониторинга системы (через промежуточный сервер).
<td><ol type="square" style=''>
<li>базовые схемы – 9 шт., общее количество возможных вариантов схем управления – 40 шт;
<li>4 входа для аналоговых датчиков температуры (в комплекте 3 датчика);
<li>1 универсальный цифровой вход/выход для подключения цифровых датчиков (протока, давления, комнатной температуры и влажности) контроль аварийных ситуаций;
<li>2 выходных реле (1 симисторное и 1 механическое с перекидным контактом);
<li>1 вход/выход шины данных для подключения к блоку интернет-мониторинга;
<li>контроль аварийных ситуаций;
<li>возможность автоматической регулировки скорости протока теплоносителя;
<li>защита от перегрева;
<li>защита оборудования от высоких температур;
<li>защита от заклинивания насосов;
<li>защита внешнего теплообменника от замерзания;
<li>режим защиты от перегрева гелиоколлекторов;
<li>режим обратного охлаждения бака;
<li>режим диагностики оптимальной работы гелиоконтура;
<li>режим оттайки коллекторов;
<li>гибкая настройка режимов работы;
<li>тепловой счетчик: расчет реальной мощности и вырабатываемой энергии;
<li>светодиодная индикация и жидкокристаллический дисплей;
<li>монтаж на DIN-рейку, клемное подключение проводов;
<li>класс защиты IP-20.
</ul><tr>

<td align=center><b>

SintSolar K7
</b><td valign=top width=35%>Управляет несколькими насосами и 3-хходовыми клапанами в однофункциональных или многофункциональных системах, с подключением от одного до трех аккумуляторов тепла. Возможны любые комбинации ГВС, отопления и нагрева воды в бассейне. Возможно погодозависимое регулирование температуры в контуре отопления/охлаждения (режим КЛИМАТ) с подключением датчика комнатной температуры и влажности . Множество комбинаций схем включения. Тепловой счетчик: расчет реальной мощности и вырабатываемой энергии гелиосистемой (+графическое отображение). Запись данных всех температур и состояния реле на microSD-карту памяти, для последующего просмотра статистики работы системы на компьютере. Передача данных по шине данных для удаленного мониторинга системы (через промежуточный сервер).
<td><ol type="square">
<li>базовые схемы – 15 шт., общее количество возможных вариантов схем управления – 84 шт;
<li>6 входов для аналоговых датчиков температуры (в комплекте идет 4 датчика);
<li>1 универсальный цифровой вход/выход для подключения цифровых датчиков (протока, давления, комнатной температуры и влажности) контроль аварийных ситуаций;
<li>7 выходных реле (4 симисторных, 2 механических с перекидным контактом и 1 низковольтное - 12В);
<li>1 вход/выход шины данных для подключения к блоку интернет-мониторинга;
<li>возможность автоматической регулировки скорости протока теплоносителя;
<li>защита от перегрева;
<li>защита оборудования от высоких температур;
<li>защита от заклинивания насосов;
<li>защита внешнего теплообменника от замерзания;
<li>режим защиты от перегрева гелиоколлекторов;
<li>режим обратного охлаждения бака;
<li>режим диагностики оптимальной работы гелиоконтура;
<li>режим оттайки коллекторов;
<li>гибкая настройка режимов работы;
<li>тепловой счетчик: расчет реальной мощности и вырабатываемой энергии (эмпирически, а также с подключением датчиков протока VFS или импульсного типа);
<li>счетчик расхода горячей воды (при подключении импульсного датчика расхода);
<li>режим КЛИМАТ: погодозависимая регулировка контура отопления/охлаждения (дифференциальное управление 3-хходовым смесительным клапаном и насосом контура), подключение цифрового комнатного датчика. В режиме пассивного кондиционирования – расчет точи росы и ограничение температуры подачи. Возможность автоматической смены режима тепло/холод;
<li>трехдиапазонный таймер: настройка рециркуляции ГВ, блокировка работы дублера и т.д.;
<li>светодиодная индикация и жидкокристаллический графический дисплей;
<li>монтаж на DIN-рейку, удобное разъемное подключение проводов;

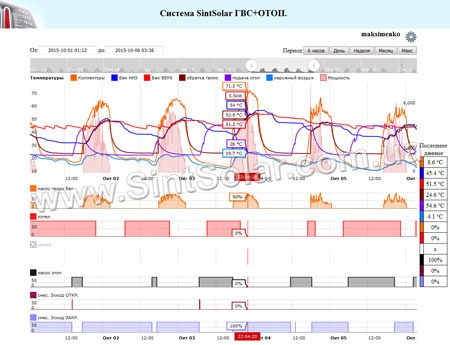

<li>мониторинг работы системы (встраивается microSD-карта памяти, шина данных);<br>
<img src="../images/graph_SD.jpg">
</ul><tr>

<td align=center><b>

SintSolar KIM1
</b><td valign=top width=35%>Интернет-мониторинг систем климатизации с использованием альтернативных источников энергии. На базе SintSolar КIМ1 (со специальным WEB-интерфейсом SintLogger) реализуется система удаленного мониторинга контроллеров SintSolar K7, K6 и К4i, а также значений температур, влажности, давлений всех других контуров системы климатизации жилого дома, гостиницы и любого другого здания.
Контроль работы Гелиосистемы, Теплового насоса, Твердотопливного котла, их контуров, а также системы аккумулирования и распределения энергии стал удобным наглядным и доступным!
Кроме функции мониторинга KIM1 позволяет дистанционно осуществлять корректировку параметров в контроллерах гелиосистем SintSolar К7 и К4i. Например, дистанционно возможно изменить желаемую температуру воздуха в  помещении, температуру воды в бассейне и горячего водоснабжения, изменить временной график рециркуляции горячей воды, а также многие другие параметры.
Архивные и текущие значения температур, давлений и влажности можно анализировать в графическом или табличном виде. Наглядное отображение текущей ситуации и возможность визуализации выборки архивных данных (в виде графика или таблицы) по требуемым критериям позволяет донастроить и/или оптимизировать параметры системы климатизации в каждом здании, учитывая индивидуальные особенности. Таким образом достигается желаемый комфорт при максимально эффективной работе оборудования, минимизируя эксплуатационные затраты (снижение затрат на энергоресурсы; необходимо меньше выездов специалистов на объект для подстройки и ремонта; ниже вероятность работы оборудования в критических режимах, которые могут вывести его из строя или привести к серьезной поломке).
В случае выхода значения любого параметра гелиосистемы, теплонасосной системы или системы распределения энергии за установленные специалистами нормативные пределы, KIM1 отправляет на электронную почту предупреждающее сообщение, это позволяет заранее выявлять неполадки оборудования и принимать меры.
<td><ol type="square">
<li>1 вход для цифровых датчиков температуры (параллельный);
<li>4 входа для цифровых датчиков температуры и влажности;
<li>4 аналоговых входа (датчики давления, температуры и др.);
<li>6 программируемых входов/выходов;
<li>4 USB порта (дополнительные внешние контроллеры и Wi-Fi модуль);
<li>1 разъем для microSD карты памяти до 32ГБ (в комплекте - 16ГБ с предустановленной операционной системой и WEB-интерфейсом SintLogger);
<li>1 вход/выход шины данных для подключения внешнего блока K7(6);
<li>1 Ethernet (RS485) – для подключения внутренней сети и Интернет;
<li>полноценный локальный WEB-сервер (нет необходимости в обработке данных внешним сервером, поэтому даже при отсутствии доступа в Интернет, идет полноценная работа блока и возможно просматривать все данные в локальной сети);
<li>WEB-интерфейс SintLogger:
<p><p> - адаптирован для работы в широко-используемых браузерах,
<p> - позволяет  работать с 40 шт. датчиков (независимых от контроллеров K7, K6, K4i),
<p> - отображает данные о температурах и состоянии реле одновременно от нескольких внешних контроллеров,
<p> - предоставляет возможность считывания и изменения параметров внешних контроллеров (только при подключении K7 и/или K4i),

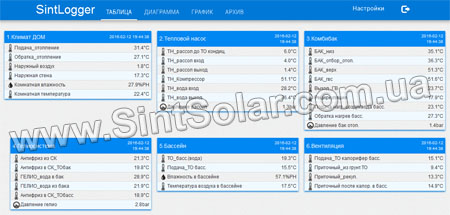

<p> - позволяет выводить текущие значения на автоматически обновляемую WEB-страницу в виде таблицы (в т.ч. оптимизировано под смартфоны) или на диаграмму,

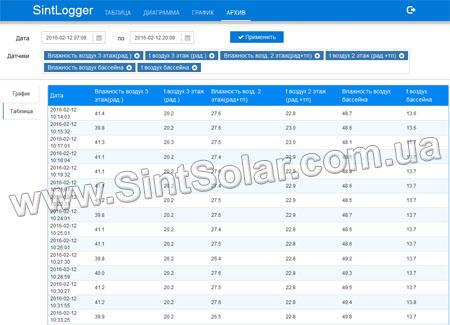

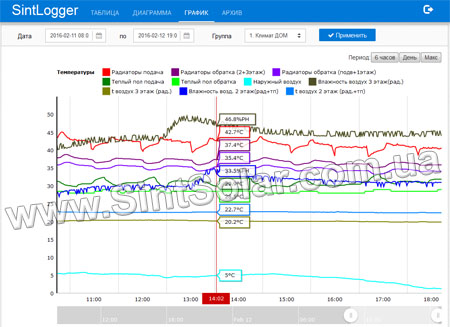

<p> - удобно визуализирует архивные данные (за любой сохраненный период) в виде графика или таблицы (возможен экспорт в xls-файл). На графике можно отключать кривые, масштабировать, менять диапазон,
<p> - позволяет осуществлять отправку предупреждающих сообщений на электронную почту о выходе значений за установленные специалистом пределы (по каждому датчику задается минимальный и максимальный предел, а также время анализа),
<p> - предоставляет возможность удаленного обновления версии программы.<br>
<br>

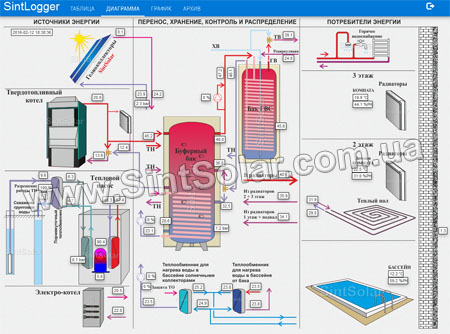

<img src="../images/KIM1_diagr1.jpg"><br>
<br>

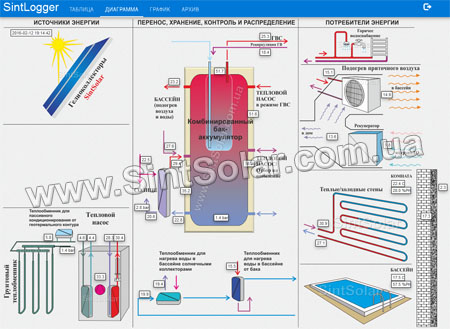

<img src="../images/KIM1_diagr2.jpg"><br>
<br>
<img src="../images/KIM1_tab_on-line.jpg"><br>
<br>
<img src="../images/KIM1_graph.jpg"><br>
<br>
<img src="../images/KIM1_tab.jpg"><br>
<br>
</tr>
</table><br></div>
