Насосный модуль
Насосный модуль используется в гелиосистемах с принудительной циркуляцией (такая система на 30% эффективнее системы с естественной циркуляцией) и предназначен для обеспечения циркуляции теплоносителя в коллекторном круге (бак-коллекторы-бак).

Гидравлическое сопротивление коллекторного круга достаточно мало, это даёт возможность использовать маломощные насосы, потребляемая мощность которых ничтожно мала по сравнению с полученной тепловой энергией от солнечных коллекторов.

Мощность необходимого насоса зависит от нескольких факторов:

  1. количество коллекторов;
  2. используемый теплоноситель;
  3. длина и диаметр трубопровода от солнечных коллекторов до бака.

Дальнейшая информация может быть полезна для проектных и монтажных организаций.

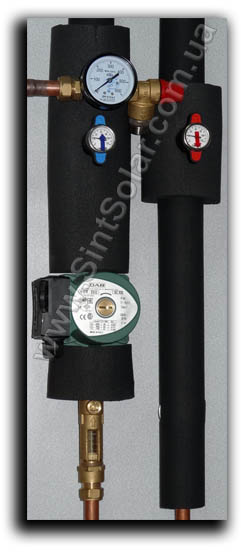

Насосные модули SintSolar P
После сборки насосные модули SintSolar P тестируются под давлением 10 атмосфер. Во всех моделях насосных модулей предусмотрено подключение расширительного бака.

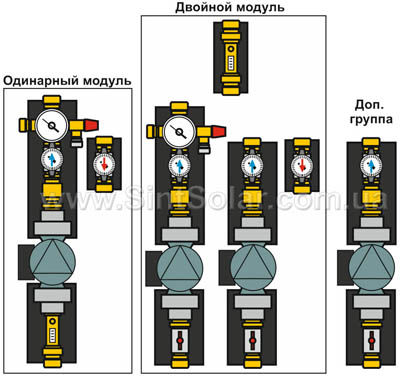

P/S P/2S P/2WE
- предохранительный клапан - обратный клапан
- манометр - индикатор температуры
- кран шаровый - насос

Насосные модули P/S используются в однофункциональных гелиосистемах (или ГВС, или нагрев воды в бассейне, или отопление). В случае использования данного насосного модуля в комбинированных (многофункциональных) гелиосистемах накопление тепловой энергии будет осуществляться в одном баке-аккумуляторе (или нескольких объединённых в один), а затем распределение через теплообменники - для осуществления других функций.

Насосные модули P/2S - предназначен для использования в комбинированных (многофункциональных) гелиосистемах.

Насосные модули P/2WE - используются в гелиосистемах, когда нет возможности сориентировать группу солнечных коллекторов по сторонам света в одном направлении, и при этом она разбивается на две отдельные (например, одна группа на Восток, а другая - на Запад).


Рекомендации для использования насосных модулей, которые даны в таблице, ориентировочные, в любом случае необходимо производить гидравлический расчёт системы.


Модель Описание конструктивных особенностей
4
Предназначен для работы в гелиосистемах, с общей площадью солнечных коллекторов до 20 м2.
P/SПодключение 3/4". Насос DAB VA 35/150, 2 индикатора температуры, группа безопасности (манометр, предохранительный клапан 6 атм.), 4 отсекающих крана, теплоизоляция
P/2S, P/2WE Подключение 1". 2 Насоса DAB VA 35/150, 3 индикатора температуры, группа безопасности (манометр, предохранительный клапан 6 атм.), 6 отсекающих крана, теплоизоляция
7
Предназначен для работы в гелиосистемах, с общей площадью солнечных коллекторов до 40 м2.
P/S Подключение 1". Насос DAB VA 65/130, 2 индикатора температуры, манометр, группа безопасности (манометр, предохранительный клапан 6 атм.), 4 отсекающих кранов, теплоизоляция
P/2S, P/2WE Подключение 5/4. 2 Насоса DAB VA 65/130, 3 индикатора температуры, группа безопасности (манометр, предохранительный клапан 6 атм.), 6 отсекающих кранов, теплоизоляция
8
P/S Предназначен для работы в гелиосистемах, с общей площадью солнечных коллекторов до 40 м2.
P/2S, P/2WE Подключение 6/4. 2 Насоса DAB A 80/180, 3 индикатора температуры, группа безопасности (манометр, предохранительный клапан 6 атм.), 6 отсекающих кранов, теплоизоляция
12
P/S Подключение 6\4". Насос DAB BPH 120/280, 2 индикатора температуры, манометр, группа безопасности (манометр, предохранительный клапан 6 атм.), 4 отсекающих крана, теплоизоляция
P/2S, P/2WE Подключение 2. 2 Насоса DAB BPH 120/280, 3 индикатора температуры, группа безопасности (манометр, предохранительный клапан 6 атм.), 6 отсекающих кранов, теплоизоляция
