Мы сняли небольшое наглядное видео про возможности нашего плоского коллектора при отрицательной температуре воздуха см. раздел Видео.
====================================================================================
Теперь по поводу темы… Зимой 2010-2011 г нам представилась возможность понаблюдать за различными ситуациями, связанными с работой плоских и вакуумных солнечных коллекторов при минусовых температурах воздуха…
На фото, в основном, три объекта (все в Запорожье):
1) 3 плоских коллектора нашего производства на колонне, смонтированных более 7 лет назад для душевых (заводской район города);
2) Загородный дом с нашими плоскими коллекторами (два ряда на скатной крыше) и на фоне коаксиальные вакуумные коллекторы, возможно китайского производства;
3) Новострой, недалеко от нашего офиса (почти в центре города), с двумя группами в один ряд немецкие вакуумные солнечные коллекторы с рефлектором.
Мы не хотим вдаваться в споры, а просто хотим предоставить наглядную информацию про специфику работы плоских и вакуумных солнечных коллекторов в зимнее время в условиях Украины.

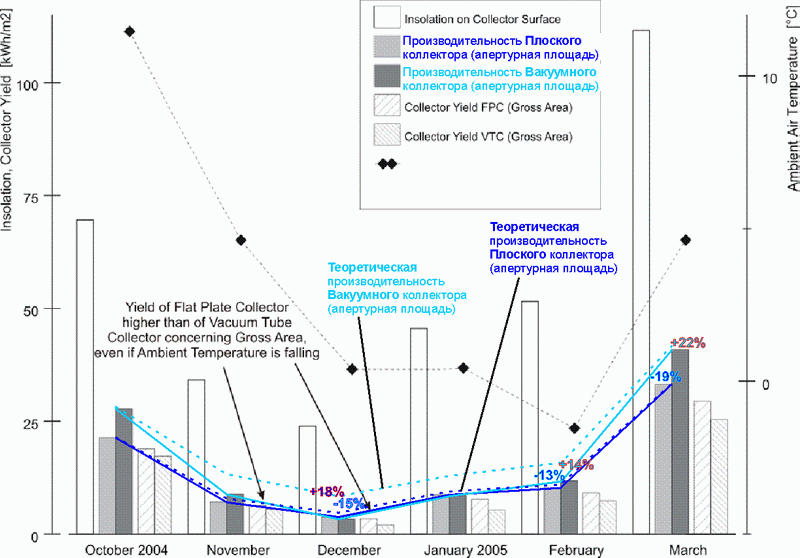

Основным толчком и опорой послужил немецкий доклад «2-я европейская конференция по вопросам солнечной тепловой энергии 2005 г. (2nd European Solar Thermal Energy Conference (estec 2005))», где анализировалась реальная работа двух типов эффективных коллекторов, установленных на одном доме.
Доклад опубликован на http://www.thermo-dynamics.com/pdfiles/technical/Solar_Performane_VTvsLFP.pdf (перевод здесь см. Доклад)
Как выяснилось, именно морозная погода с возможной изморозью и снегопадами на столько может снизить работу даже эффективных вакуумных коллекторов, что они будут вырабатывать энергии меньше чем плоские…
Собственно, хочется добавить, что изморозь и снег также снижают выработку и плоских коллекторов, но недостаток плоских коллекторов (потери тепла со стороны стекла) помогает им быстрее освободиться от снега и далее работать с максимально возможной эффективностью. Конечно, через слой снега или изморозь может проходить часть солнечного излучения, но фактически это напоминает пасмурную погоду… больше снега – более «пасмурно»…
Для примера, если день солнечный, то мощность солнечного излучения примерно 600-1100 Вт/м2, если на небе белые облака – мощность 200-100 Вт/м2, облачность от серой до томносерой – 70-10 Вт/м2.
Как мы видим, если гелиосистема не смогла работать в солнечный день, тогда это равняется практически 10-20 пасмурным дням… Так, если неделю было солнечно, а коллекторы были под снегом, тогда это равносильно, фактически, 70 пасмурным дням (почти 2.5 месяца)…
Поэтому чтобы достичь теоретической выработки гелиосистемы очень важно использовать все солнечные дни!
Обычно с плоских солнечных коллекторов самопроизвольно сползает снег (скорость сползания зависит от угла кровли, количества снега, солнечности дня(ей) и температуры воздуха), но можно ускорить этот процесс...

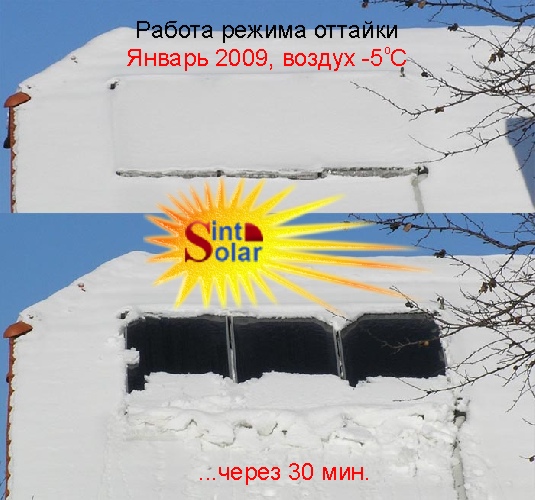

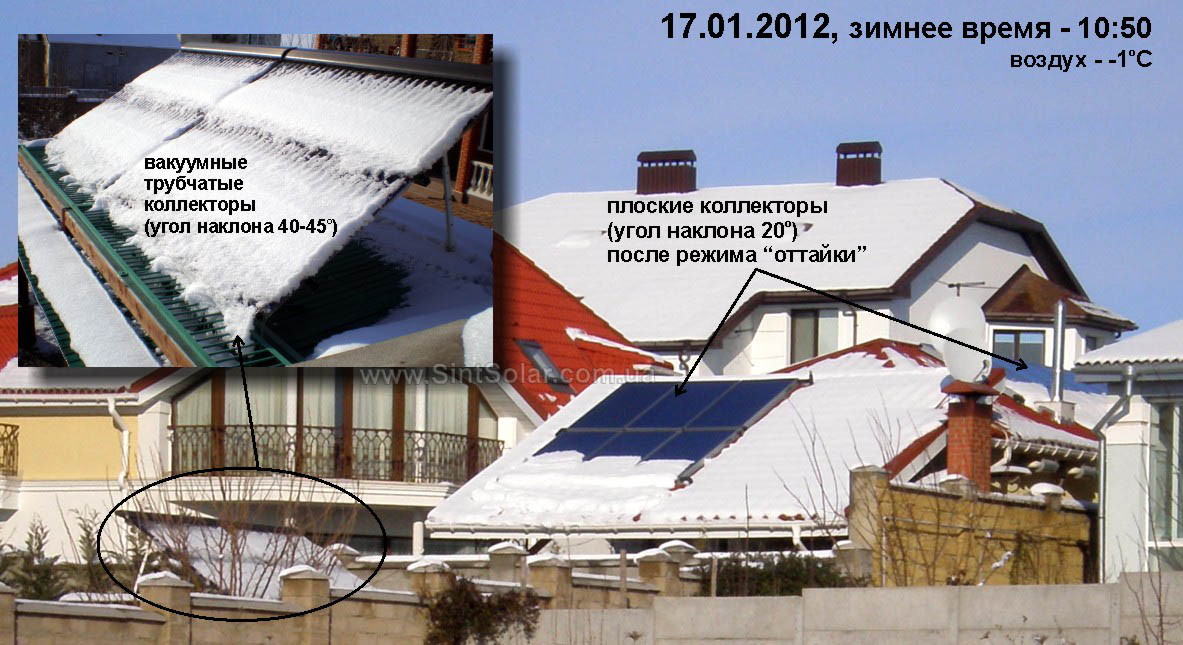

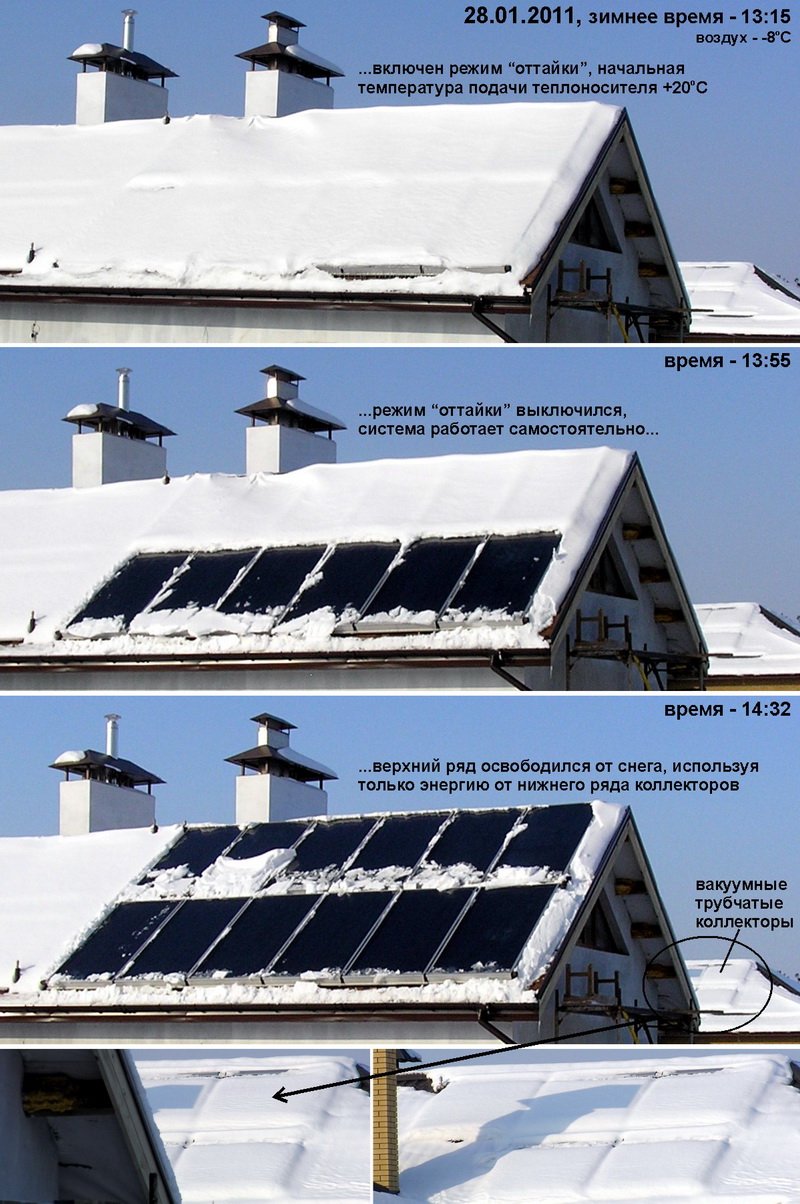

Поэтому в наших контроллерах мы реализовали функцию "Оттайки": в этом режиме через солнечные коллекторы принудительно прокачивается теплый теплоноситель (забирается часть энергии из бака-аккумулятора) до момента, когда коллекторы сами не начнут работать.
Такой режим не поможет в случае вакуумных коллекторов…

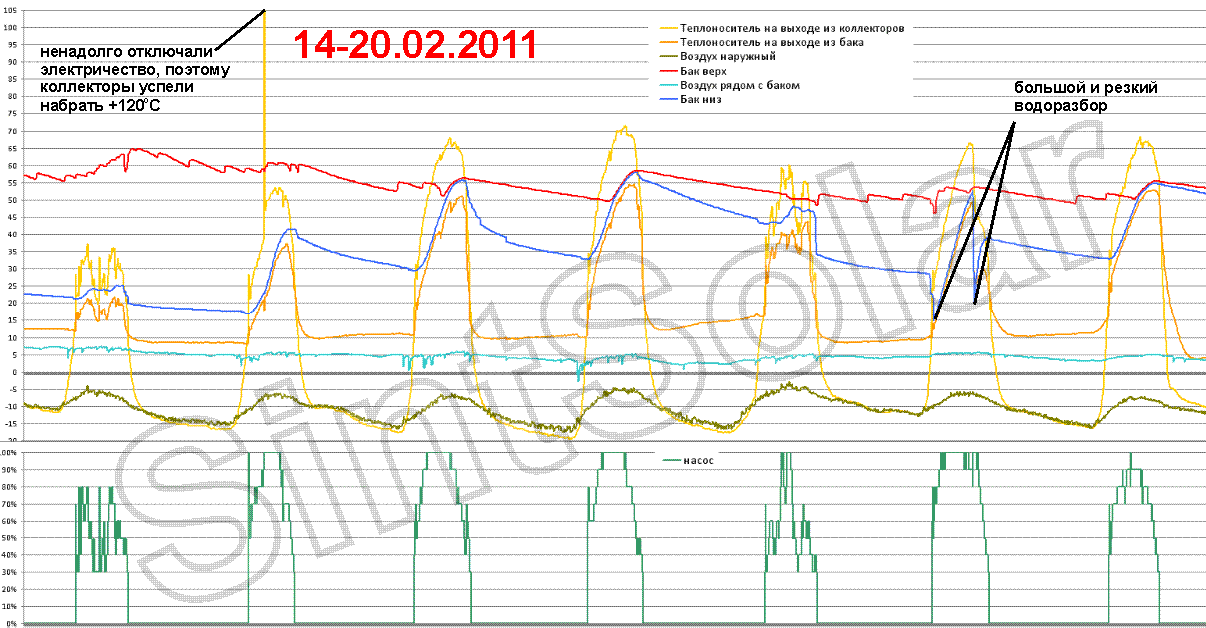

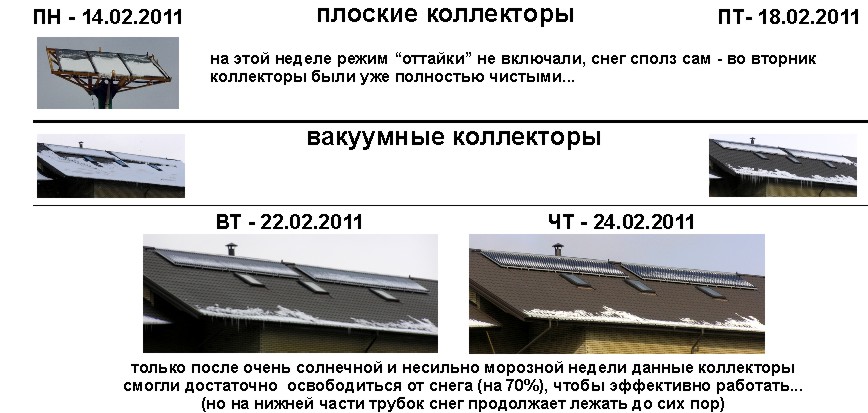

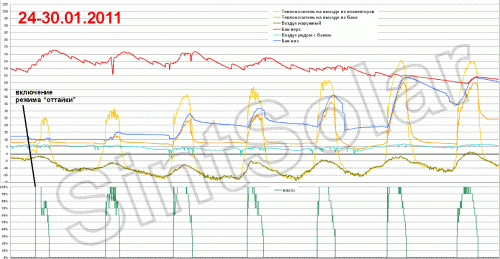

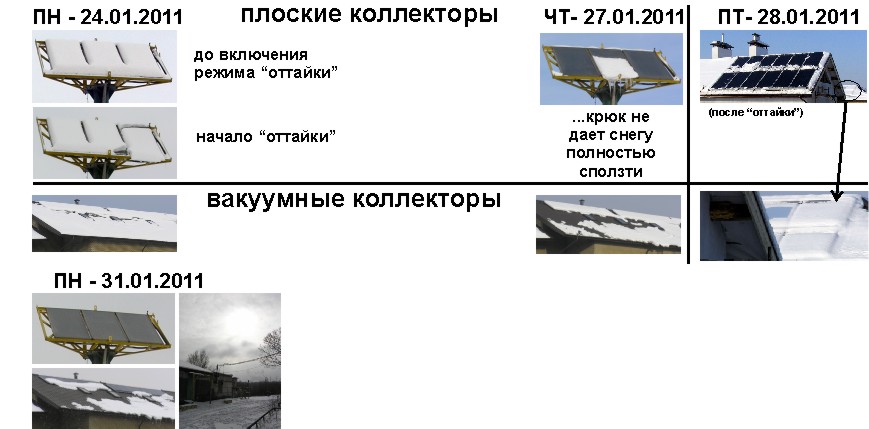

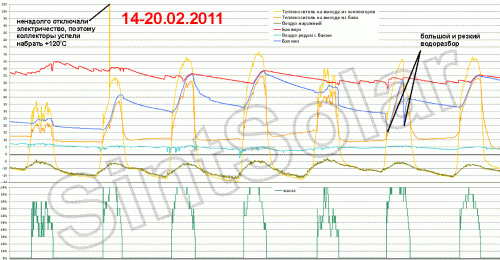

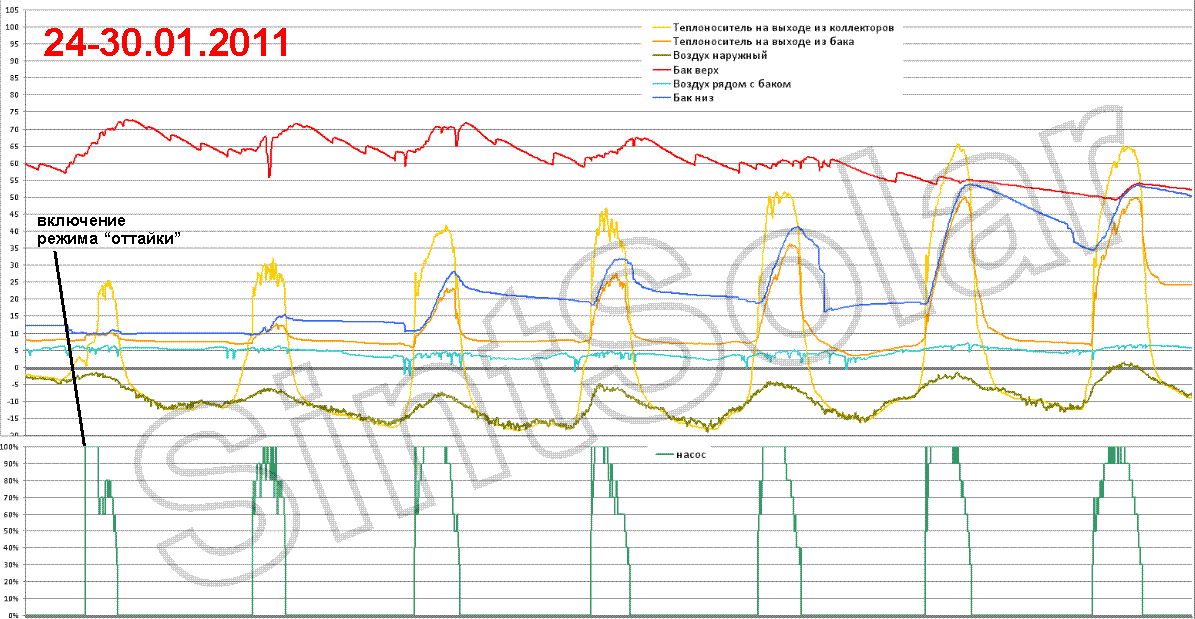

Привожу примеры таких солнечных и морозных недель:

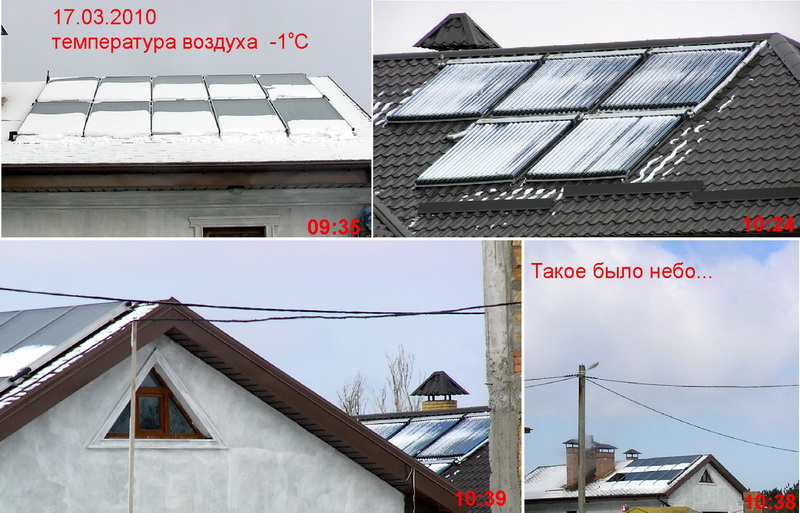

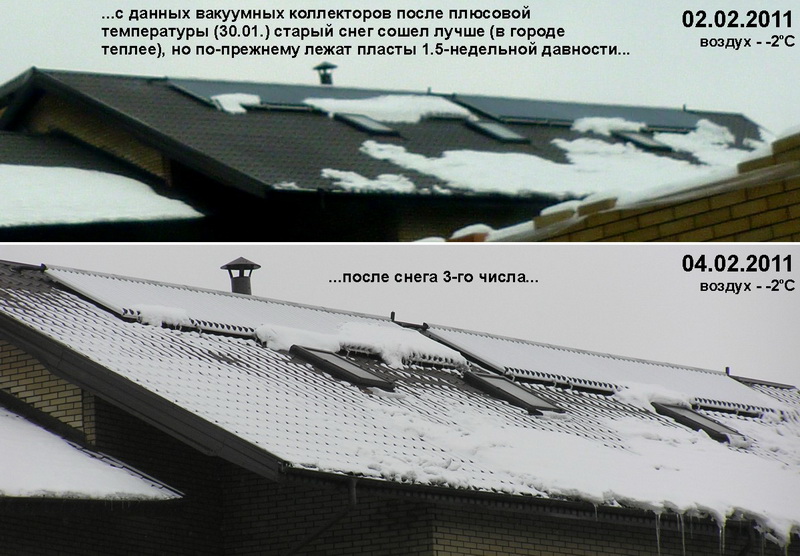

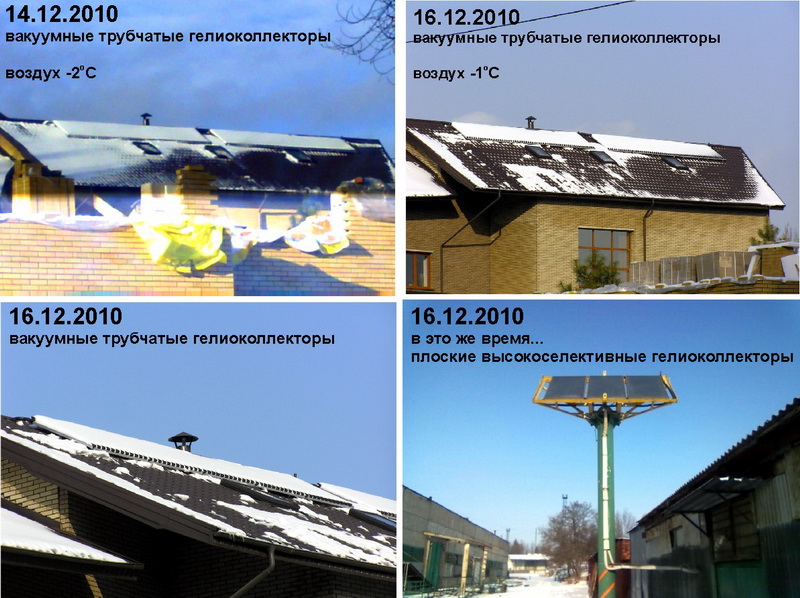

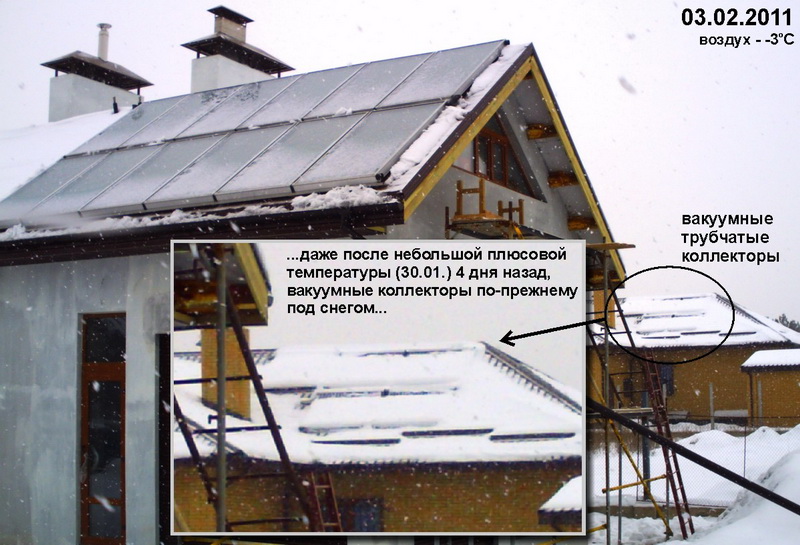

Далее выкладываем фотографии, подмеченных интересующих ситуаций, в морозные зимние дни (при плюсовой температуре нет смысла фотографировать – снега нет, а изморозь держится не долго)…

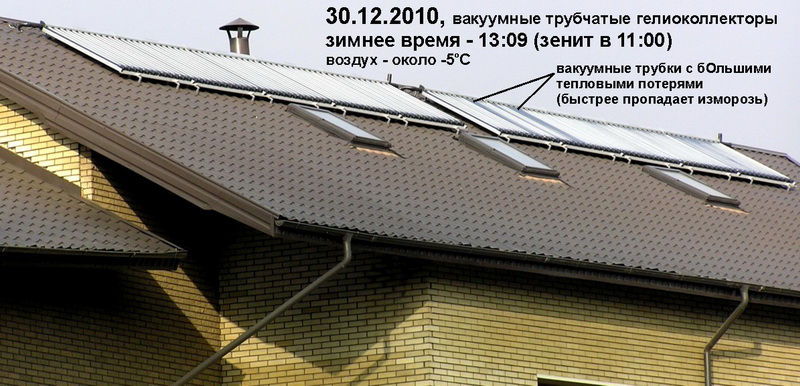

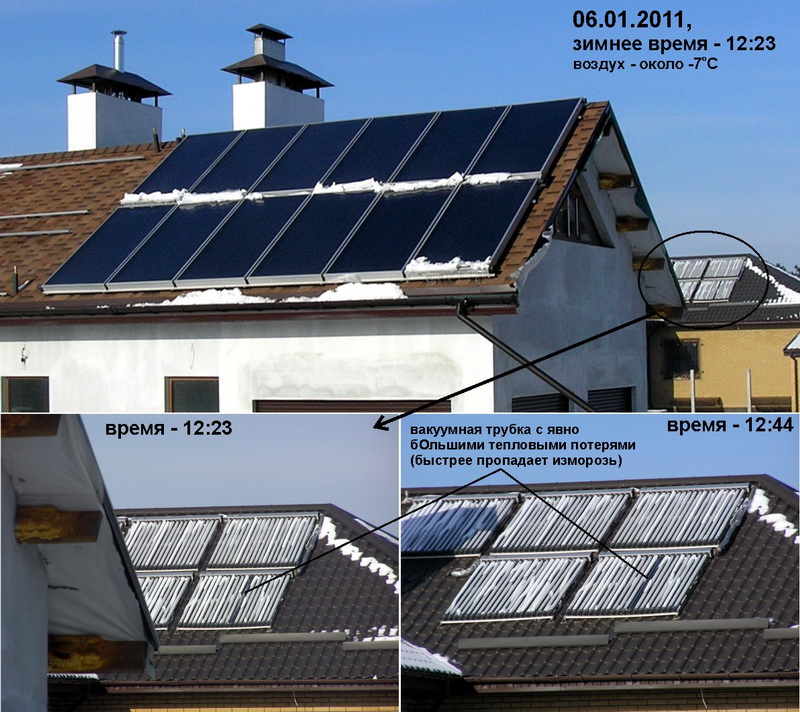

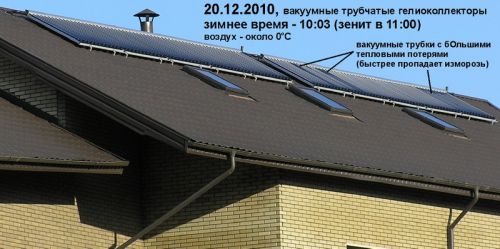

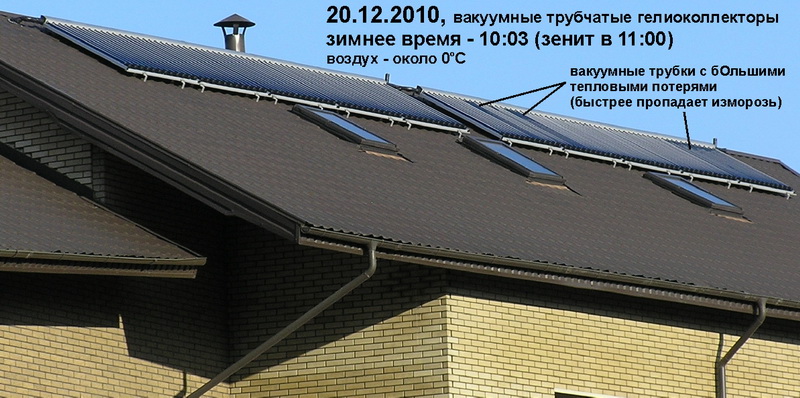

Изморозь хороший индикатор вакуумированности трубок:

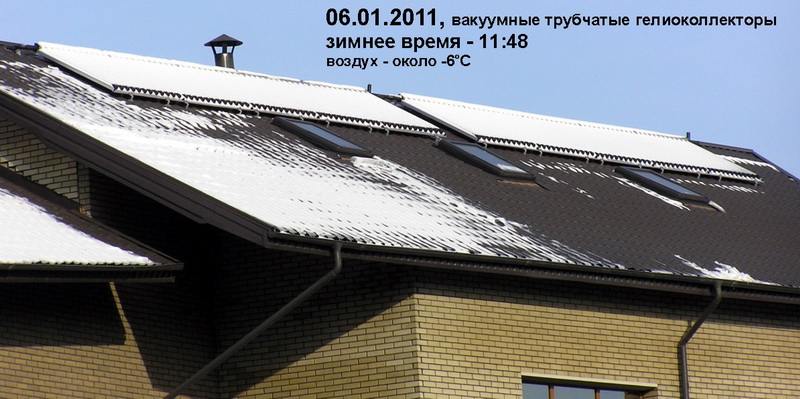

После солнечной недели:
Собственно, все это и подтверждает немецкую информацию в указанном выше докладе.
